工作原理
超声波换能器（探头）发出高频脉冲声波遇到被测物位（物料）表面被反射折回反射回波被换能 器接收转换成电信号.声波的传播时间与声波的发 出到物体表面的距离成正比.声波传输距离S 与声速C 和声传输时间T 的关系可用公式表S=C×T/2.探头部分发射出超声波，然后被液面反射，探头部分再 接收，探头到液（物）面的距离和超声波经过的时 间成比。
产品特点
· 多种输出形式：大电流双继电器上下限报警输出、高精度 4-20mA 输出、RS485 数字通信输出；
· 灵活的支架、法兰安装（可选）；
· 采用 SMD 技术，提高仪表可靠性；
· 采用新型的波形计算技术，提高仪表的测量精度；
· 具有干扰波形的抑制功能，保证测量数据的真实；
· LCD 液晶显示窗，外形美观精致。
应用领域
污水厂自来水厂、矿山、水利、电厂、化工厂、钢铁厂、印刷机械制造厂等，各类工业领域 的液位测量，特别是污水处理液体测量。
技术参数
测试性能 | 液距范围 | 4m、8m、12m（可选） |
分 辨 率 | 1mm |
精 | 度 | ±10mm |
盲 | 区 | 0.4～0.6m |
显示方式 | LCD 液晶显示 |
发射开角 | 6°～ 12° |
信号输出 | 模拟输出 | 4-20mA（四线制），最大负载 750W |
开关输出 | 2 组继电器，容量为 AC230V/5A |
数字接口 | RS485（ModBus 协议） |
供 | 电 | 供电电源 | 一体两线制：DC24V ； 一体三线制：DC24V(标配)AC220V(选配)； 分体四线制：AC220V(标配)DC24V(选配)； |
物理性能 | 材 | 质 | 变送器：ABS 传感器：ABS |
过程连接 | G2 管螺纹 |
安装方式 | 支架安装 | 法兰安装 |
线缆长度 | 10 米（可延长） |
环境性能 | 防护等级 | 变送器：IP65 传感器：IP67 |
工作温度 | 变送器：-20～55℃ 传感器：0～60℃ |
环境湿度 | 相对湿度≤85 |
选型编码
型号：ULD101
变送器
R1：分体 R1 型
M1：分体 M1 型
传感器
传感器 1
LSXXT：XX 为量程（4m、8m、12m 可选） 传感器 2
LSXXT：XX 为量程（4m、8m、12m 可选）
示例：
LULDDM1-LS08T-LS08T

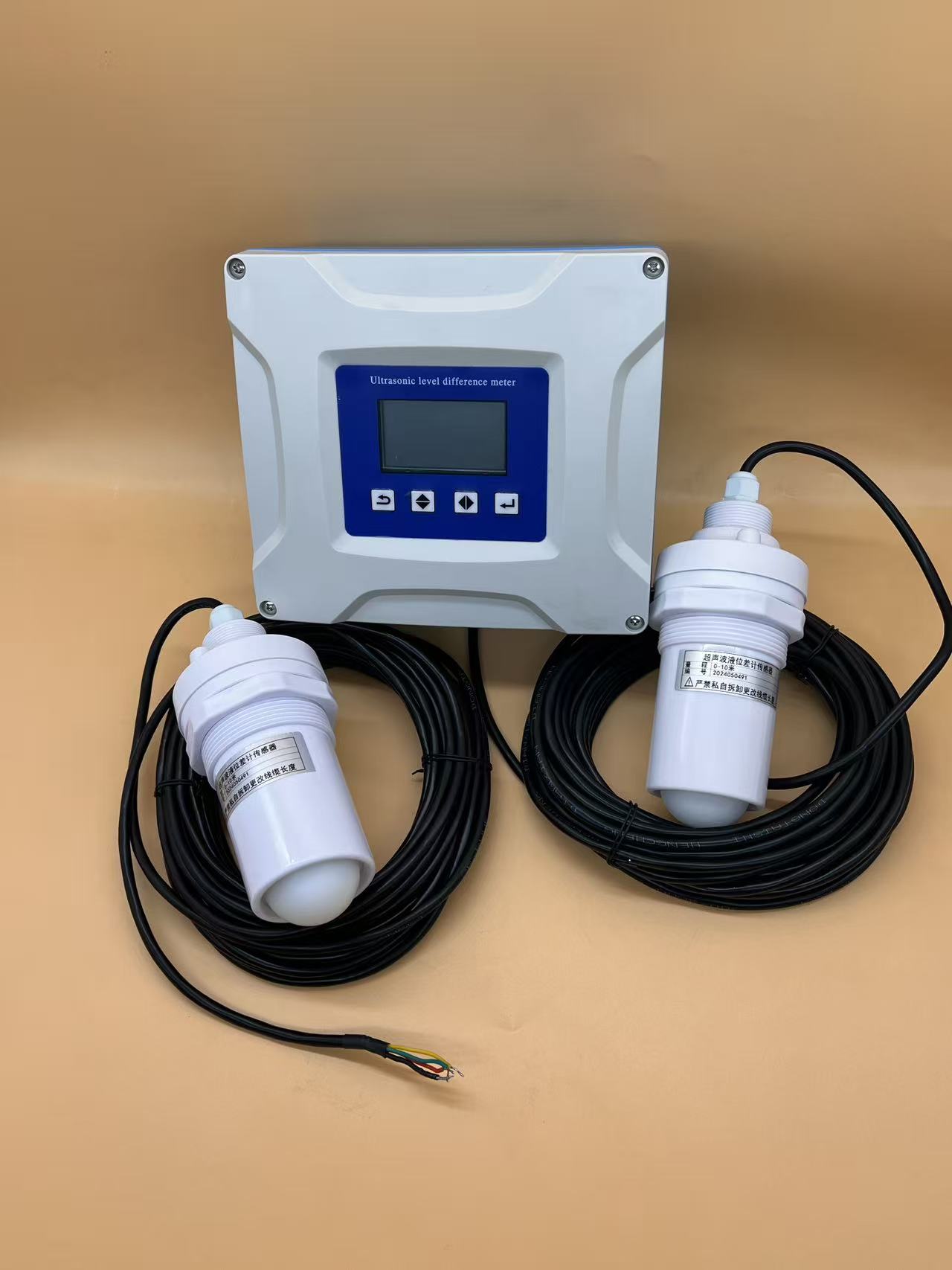

分体 M1 型液位差计主机，两个量程 8 米传感器。
