生活污水处理厂出水口在线监测实施方案
一、项目背景与目标
（一）背景
生活污水处理厂是城镇水污染治理的核心环节，出水水质达标是削减污染物入河（湖）、保障水环境安全的关键。在线监测系统可实时、连续掌握出水水质动态，为工艺调控、环保监管提供数据支撑，响应《水污染防治行动计划》《城镇污水处理厂污染物排放标准（GB 18918）》等政策要求。
（二）目标
构建覆盖COD、氨氮、总磷、总氮、pH、流量等核心指标的在线监测体系，实现：
1. 水质数据实时采集、传输、预警，确保出水达标率≥95%；
2. 设备稳定运行≥98%，数据有效性≥90%；
3. 形成“监测-分析-决策-优化”的闭环管理模式，提升污水处理厂智能化运维水平。
二、实施步骤
（一）前期准备阶段（第1-2周）
1. 需求调研与标准梳理
l 明确污水处理厂执行排放标准（如GB 18918一级A/B），确定必测指标（COD、氨氮、总磷、总氮、pH、流量为核心项，若存在特征污染物需额外增配）。
l 梳理监测频率（如每小时/每2小时1次）、数据应用场景（工艺调控、环保上报、应急预警）。
2. 设备选型与供应商筛选
结合技术规范（如HJ 353-2019《污水监测技术规范》），对比主流品牌（聚光、岛津、雪迪龙等）设备，重点关注：
监测指标 | 核心技术 | 量程 | 精度 | 维护特性 |
COD | 重铬酸钾法/TOC法 | 0-5000mg/L | ±10% | 试剂自动更换、防堵塞 |
氨氮 | 纳氏试剂比色法/电极法 | 0-20mg/L | ±5% | 电极定期校准、试剂低温保存 |
总磷/总氮 | 钼酸铵分光光度法（磷）+ 碱性过硫酸钾消解紫外法（氮） | 0-50mg/L | ±10% | 消解模块耐腐、试剂防分解 |
pH | 玻璃电极法 | 0-14pH | ±0.1pH | 电极自动清洗、标液定期校准 |
流量 | 超声波明渠流量计（适配巴歇尔槽） | 0-500m³/h | ±2% | 渠槽防淤积、信号抗干扰 |
优先选择具备CMA/CNAS认证、售后服务响应快的供应商。
3. 系统方案设计
l 采样点布局：出水口下游混合均匀段（距出口≥5m），避开死水区，确保代表性。
l 设备安装环境：搭建防雨、通风、温湿度可控（15-30℃，湿度≤85%RH）的设备间；采样管路做防腐、防堵处理（内置20μm滤网）。
l 网络与供电：采用4G/5G/WiFi/光纤传输数据，保障稳定性；配置UPS不间断电源（续航≥2h），防止断电丢数。
（二）系统建设阶段（第3-4周）
1. 基建与辅助设施施工
l 设备间装修：地面做防潮处理，墙面刷防腐涂料，安装防爆照明。
l 采样预处理系统：配置采样泵（流量0.5-2L/min）、过滤装置（20μm滤网+除藻器）、稳流箱（防止水流冲击传感器）。
l 废液收集：设置耐腐蚀废液罐（容量≥50L），对接危废处理单位。
2. 设备安装与调试
l 采样单元：安装采样探头于出水口，测试采样流量（误差≤±5%）、管路密封性（无滴漏）。
l 分析单元：按说明书安装试剂、校准曲线，空载运行24h后，用**标准溶液（如COD 2000mg/L、氨氮10mg/L）**校准，确保示值误差≤15%。
l 数据传输单元：配置DTU/RTU，测试与环保平台（如国发平台）、厂内中控系统的数据对接，传输延迟≤10s。
l 联动测试：模拟超标场景，验证报警系统（声光报警、短信通知）及自动留样功能（留样体积≥500mL，保存≥7天）。
3. 验收与合规性审查
邀请生态环境部门或第三方检测机构，开展实际水样比对测试（在线法 vs 实验室法，误差≤15%为合格）；完成设备计量检定（CMA认证），取得环保部门备案回执。
（三）运行管理阶段（长期）
1. 人员培训体系
l 基础操作：设备启停、参数设置、日常校准（如pH电极每周校准、试剂每月更换）。
l 故障处置：编制《在线设备故障手册》（含代码解析、应急流程），开展季度演练（如断电恢复、采样故障人工替代）。
l 数据应用：结合工艺参数（曝气量、污泥浓度），分析水质波动原因，输出工艺优化建议。
2. 运维保障机制
l 日常巡检：每日检查设备运行状态（电源、指示灯、数据上传）、采样管路清洁度、废液存储量。
l 定期维护：
¡ 月度：校准pH计、电导率仪；清洁采样探头防污组件；
¡ 季度：更换COD/氨氮试剂（依据消耗量调整）；测试消解模块密封性；
¡ 年度：设备全面拆洗（如COD反应池）、防雷接地检测。
l 计量溯源：每半年送第三方校准机构检定，在线设备溯源至国家计量基准。
3. 质量控制与监督
l 内部质控：每日用质控样（高/中/低浓度）测试，偏差≤10%；每月开展实际水样比对（在线 vs 实验室，误差≤15%）。
l 外部监管：配合环保部门“双随机”检查、在线设备有效性审核，确保数据真实性。
4. 数据深度应用
l 实时预警：中控室大屏展示指标曲线，超标时自动触发声光+短信报警，推送至运维人员手机。
l 统计分析：按月生成《水质达标率报告》《峰值成因分析》，为药剂投加、工艺调整提供依据。
l 合规上报：自动生成日报/月报，直传生态环境平台，满足《污染源自动监控管理办法》要求。
（四）应急与保障措施
1. 故障应急预案：设备故障时，10分钟内切换人工采样（每2小时1次），24小时内恢复在线监测；储备备用分析仪（核心指标冗余配置）。
2. 数据安全：服务器本地+云端双备份，加密传输数据，防止篡改/丢失。
3. 环境防护：设备间安装防雷装置（接地电阻≤4Ω）；试剂储存区配备防火、防爆柜，废液委托有资质单位处置。
三、预算与进度规划
（一）预算参考（示例，依规模/品牌调整）
项目 | 明细 | 费用（万元） |
设备采购 | COD/氨氮/总磷总氮/pH/流量分析仪及试剂 | 35-50 |
辅助设施 | 采样预处理系统+设备间装修+网络布线 | 10-15 |
安装调试 | 厂家技术服务+联调 | 5-8 |
计量认证 | 设备检定+质控样采购 | 2-3 |
年度运维 | 试剂+校准+故障维修 | 8-12 |

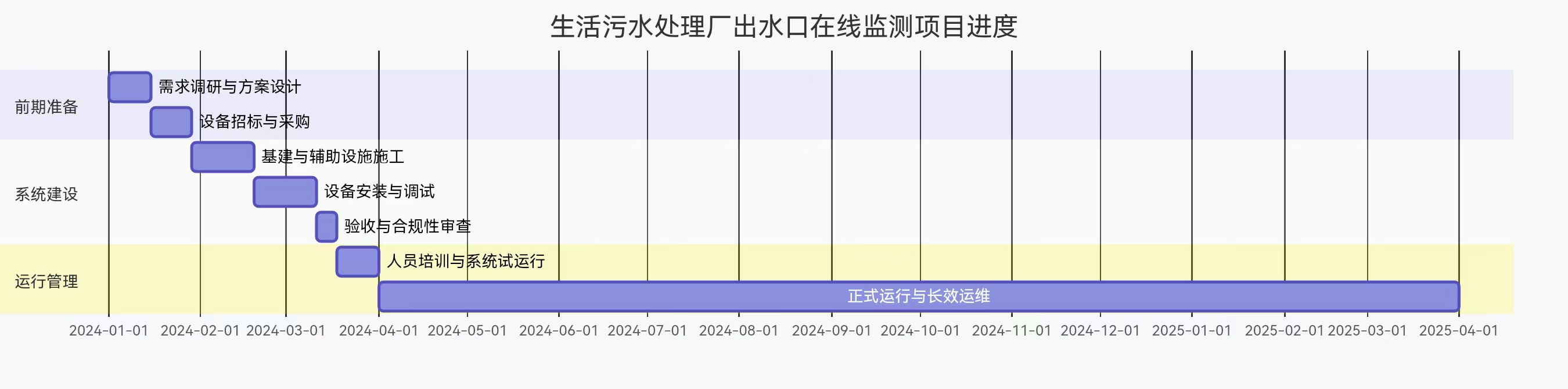

（二）进度甘特图（关键节点）
四、关键注意事项
1. 采样代表性：确保采样点位于出水混合均匀段，避免局部水流干扰。
2. 预处理有效性：生活污水含悬浮物、藻类，需强化过滤（20μm滤网+除藻），防止管路堵塞。
3. 试剂安全：强酸强碱试剂专人管理，废液分类收集，合规处置。
4. 政策合规：严格遵循《污染源自动监控管理办法》《固定污染源监测质量保证与质量控制技术规范》等文件。
通过以上方案，可实现生活污水处理厂出水水质的实时化、精准化、智能化监测，为水环境治理提供坚实数据支撑，助力“清水绿岸、鱼翔浅底”的生态目标实现。
